一、HM3002常閉防火門監控模塊概述

HM3002常閉防火門監控模塊是一種總線制控制接口設備，符合--標準GB29364-2012《防火門監控器》要求。該模塊用于監視防火門開、閉狀態。HM3002采用插拔式結構，方便施工安裝，外形大方美觀。

二、HM3002常閉防火門監控模塊特點

1. 二總線，無極性連接；

2. 內置高性能微處理器；

3. 準確區分輸入線開路（輸入線故障）、門關閉、門開啟三種狀態；

4. 總線與輸入端之間完全隔離設計；

5. 軟硬件濾波技術，提高模塊的抗干擾能力；

6. 采用新插拔式結構，接觸可靠，方便安裝、更換，便于施工。

三、HM3002常閉防火門監控模塊技術參數

1. 總線協議：H1協議

2. 總線工作電壓：總線24V（15V～28V脈沖電壓）

3. 工作電流：

1) 總線靜態電流：≤500uA

2) 總線動作電流：≤1.0mA

4. 線制：二線制總線，無極性

5. 編碼方式:電子編碼，編碼地址碼不大于200

6. 模塊的狀態指示：

1) 正常監視狀態：反饋指示燈(紅色)周期性閃亮

2) 故障狀態：故障指示燈(黃色)常亮

3) 輸入反饋狀態：反饋指示燈(紅色)常亮

7. 使用環境:溫度-10℃～+55℃相對濕度≤95%RH，不凝露

8. 顏色:白色

9. 重量:150g

10. 外形尺寸：108.0mm×86.0mm×38.5mm

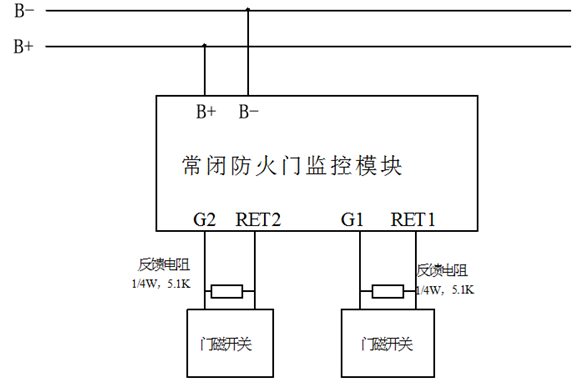

四、HM3002常閉防火門監控模塊接線方式

接線端子說明：

B+、B-：總線輸入接口，用于模塊與控制器通信和參數設置，無極性。

RET1、G1：防火門無源觸點信號輸入端子1，實現輸入檢線和監視防火門關閉、開啟狀態。

RET2、G2：防火門無源觸點信號輸入端子2，實現輸入檢線和監視防火門關閉、開啟狀態。

現場接線時需要在反饋輸入端RET1、G1和RET2、G2各接1/4W5.1K反饋電阻，反饋電阻應接在被控設備端。

注：如果終端設備開關檢測內部已并聯5.1K電阻，則不需要外接反饋電阻。
